TDS-200 Type은 SCR or IGBT를 채용하여 설계된 제품으로 사용부하에 맞게 설계 제작합니다.
5inc LCD Moniter나 Digital Meter에 간편한 Push S/W 하나로 특성표에 있는 동작상태가 지시되며 LED로서 중요 부분이 표시됩니다.
또한 정전압, 정전류 충전방식을 채탱 Back up용 Battery의 과충전, 과방전을 방지 보호하며 정전시 무순단으로 부하에 전원공급을 하며 저소음의 소형 경량화 하였으며 On-Line 운전방식을 채택 정전압, 정전류 특성을 갖고 이상 발생시 무순단 절체되며 SID를 채택 전원 안정성을 강화시켰습니다.
개요
본 제품은 전면 디자인을 스마트하게 설계하여 좁은 장소 및 공간에 설치가 용이하며 입력전압 1Ø 220V or 3Ø 220V(입력전압 선택 가능) 출력전압 DC 220V(사용전압 선택 가능)로 정전시 Back-Up 시간이 30분(선택가능)용으로 폐사 표준방식에 의하여 생산 판매됩니다.
본 제품은 주문시 Back-Up(연장시간)이 가능하나 이때에는 축전지 함 및 축전지 용량이 큰 것이 필요합니다. 또한 제작용량은 5A~500A까지 제조 판매됩니다.
특징
표준사양 및 특성
| 구분 | 주요 항목 | TDS-200 | ||
|---|---|---|---|---|
| 5/10/20/30/50/75/100/120/150/200/250/300/400/500(A) | ||||
| 입력 사양 |
상수 | 1상 or 3상 | ||
| 전압 및 허용 범위 | 380V or 220V ±10%(표준전압외주문가능) | |||
| 주파수 및 허용 범위 | 60㎐ or 50㎐±5% | |||
| 직류 정격 전압 | 주문자지정 전압 | |||
| 직류 정격 전류 | 주문자지정 전압 | |||
| 출력 / 전기적 특성 |
전압 및 안정도 | DC 220V ±2%(표준전압외주문가능), ±0.2%(option) | ||
| 제어방식 | 고주파스위칭제어(PWM 제어) or SCR 제어 | |||
| 제어소자 | IGBT (MosFet) or SCR 채용 | |||
| 부하역률 | PF 1(kw) | |||
| 종합효율 | 70% 이상 | |||
| 소음 | 50dB 이내 | |||
| 과부하내량 | 125%(10분간견딤) / 150%(1분간견딤) | |||
| 기능적 사양 |
조작 및 감시 기능 (FND Display) |
입력전압, 전류 / 축전지 전압 / 출력전압, 전류, 무정전켜짐, 무정전이상, 정격부하초과 온도상승, 축전지 전압 높음, 낮음, 축전지 방전등의 고장표시 기능 / 입력전원, 전원출력, 무정전출력, 출력전원 등의 동작표시 등 / 입력차단기, 출력차단기, 축전지차단기 |
||
＊ 본 size는 품질 향상을 위한 설계 변경 과정에서 다소 달라질 수 있습니다.
TDS 직류무정전장치 생산 모델 및 사이즈
| 형식 | 모델 | 용량 | 사이즈(mm) (W) x (D) x (H) |
| TDS 200 Type 단상 or 삼상 | TDS 1204 | 1Ø 0.4KW | * 무정전 직류전압과 전류에 따라서 축전지 CELL수 및 용량이 달라지므로, 고객 주문 사양에 맞게 설계해야 됩니다. |
| TDS 1208 | 1Ø 0.8KW | ||
| TDS 1212 | 1Ø 1.2KW | ||
| TDS 1216 | 1Ø 1.6KW | ||
| TDS 1220 | 1Ø 2.0KW | ||
| TDS 1222 | 1Ø 2.2KW | ||
| TDS 1224 | 1Ø 2.4KW | ||
| TDS 1228 | 1Ø 2.8KW | ||
| TDS 1232 | 1Ø 3.2KW | ||
| TDS 1236 | 1Ø 3.6KW | ||
| TDS 1240 | 1Ø 4KW | ||
| TDS 1244 | 1Ø 4.4KW | ||
| TDS 1248 | 1Ø 4.8KW | ||
| TDS 3122 | 3Ø or 1Ø 2.2KW | ||
| TDS 3124 | 3Ø or 1Ø 2.4KW | ||
| TDS 3128 | 3Ø or 1Ø 2.8KW | ||
| TDS 3132 | 3Ø or 1Ø 3.2KW | ||
| TDS 3136 | 3Ø or 1Ø 3.6KW | ||
| TDS 3140 | 3Ø or 1Ø 4KW | ||
| TDS 3144 | 3Ø or 1Ø 4.4KW | ||
| TDS 3148 | 3Ø or 1Ø 4.8KW | ||
| TDS 3152 | 3Ø or 1Ø 5.2KW | ||
| TDS 3156 | 3Ø or 1Ø 5.6KW | ||
| TDS 3160 | 3Ø or 1Ø 6KW | ||
| TDS 3164 | 3Ø or 1Ø 6.4KW | ||
| TDS 3168 | 3Ø or 1Ø 6.8KW | ||
| TDS 3172 | 3Ø or 1Ø 7.2KW | ||
| TDS 3176 | 3Ø or 1Ø 7.6KW | ||
| TDS 3180 | 3Ø or 1Ø 8KW | ||
| TDS 3188 | 3Ø or 1Ø 8.8KW |
* 1Ø 9.6KW 이상의 용량은 별도 문의하여 주십시오.
* 해당모델 선정방법: 사용전압(V) x 사용전류(A) = 해당용량(KW)
* 특수 주문 사양은 별도 제작
* 본 사이즈는 설계에 따라 변경될 수 있음

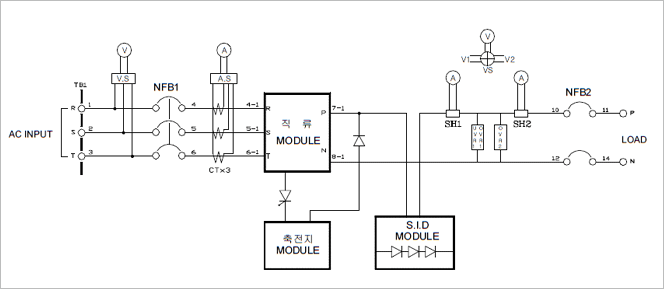

동작원리도
